3D model podložky na zmenu rozteče

Pre lepšiu predstavu, ako to vyzerá a funguje pri podložkách na zmenu rozteče sme pripravili 3D modely, na ktorých ti vysvetlíme pár dôležitých vecí.

Pri tomto modely sa podložka (zelená) nasadí na náboj automobilu (červený) a následne sa upína pomocou skrutiek (model hore) alebo matiek (model dole).

Detail na zahĺbenie v disku s prečnievajúcim štiftom.


Presah štiftov

Ak sa na tvojom vozidle uťahujú disky matkami (z nárpavy trčia štifty), treba dať pozor na presah štiftov cez podložku (v červenom krúžku na modely). Napr. pri 20mm podložke je tento presah okolo 10mm(model nižšie), čo znamená, že v disku musia byť medzi dierami zahĺbenia, ako vidno na modely s diskom a takiež na obrázku nižšie.  V prípade, že by tam takéto neboli, presah štiftov by bránil disku dosadnúťú na podložku. Avšak, ak je hrúbka podložky rovná, alebo vačšia, ako trčiaci štift, zahĺbenia v disku byť nemusia. Štift je skrytý v podložke a diskom nič nebráni dosadnút na podložku. Väčšina diskov tieto zahĺbenia má, ale nieje naškodu to skontrolovať.

Na tomto modely jasne vidno presah štiftov z nápravy cez podložku

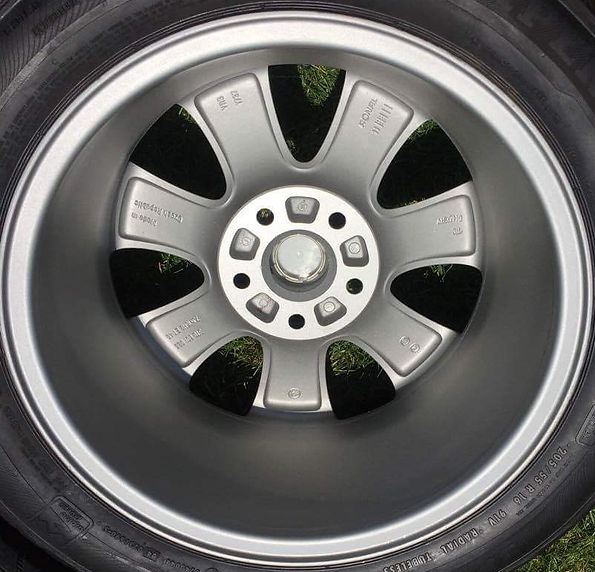

Zahĺbenia medzi dierami na presah štiftu cez podložku
